Насосное оборудование бензовоза
Привод насоса |
От двигателя шасси через коробку отбора мощности при помощи карданной передачи |
| Насос: Марка, Подача насоса, м³/ч, | СЦЛ-01А-Т Самовсасывающий центробежно – вихревой, 38±10% м³/ч, максимальная высота 4,5 м. |
| Фильтр, Тип, Марка | Фильтрующий элемент изготовлен из металлической сетки полутомпаковой 0,8Н (ГОСТ 66130). Сетка зафиксирована на каркасе. |
Узел выдачи топлива |
|
| Расположение: | В кормовой части автомобиля посередине с возможностью выдачи топлива на любую сторону. |
| Фильтр тонкой очистки | Фильтр тонкой очистки предназначен для защиты счетчика от попадания инородных частиц. Чистота фильтрации не более 0,03. Элемент фильтрующий очистки масла, ПЗМИ-М-545 |
| Счетчик жидкости, шт.: Марка, тип: Производитель, класс точности %: диаметр условного прохода мм, давление измеряемой среды Мпа, расход от, м3/ч | ДД-25-1,6 СУ, с овальными шестернями ООО ПКФ «ПриборКомплект», Класс точности 0,25, диаметр условного прохода Ду-25, Давление 1,6 Мпа, расход 1,2 – 7. |
| Раздаточный рукав, шт.: Диаметр условного прохода (ДУ), мм: Длинна, м.: Производитель: Укладка: | Ду-20, длина -5 м. Укладка свободная. |
| Кран раздаточный | Кран раздаточный АКТ с автоматическим и ручным прекращением выдачи рабочей жидкости марки А50-М. |
Комплектация |
|
| Огнетушители, шт.: Тип: | ОП-6, 2 шт, расположены в пеналах |
| Пеналы под огнетушители, шт.: Количество, шт.: | Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны 2 шт. |
| Пеналы для напорно-всасывающих рукавов и Количество | Пластиковые длинной 3,25 метра. 2 шт. |
| Ящик для инструментов, шт | 1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части. |
| Ящик для песка | 1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части, для массы не менее 25 кг. |
| Противооткатные упоры, шт. | 2, пластиковые |
| Знак опасности груза с возможностью крепления в передней и задней части АТЗ: Количество, шт.: | 2 шт., для дизельного топлива (или бензина по требованию Заказчика) |
| Цепь заземления, постоянно контактирующая с землей: | 1 |
| Трос заземления со штырем на конце, Длинна, м: Марка: | 1, 10 метров, БЗЗ-10 |
| Проблесковый маячок: | Оранжевого цвета |
| Световозвращающее оборудование: Производитель: | Световозвращающая микро призматическая лента, соответствующая требованиям правил 104 ЕЭК ООН. |
| Площадка обслуживания: | Из алюминиевого просеченного листа, обеспечивающая безопасную работу оператора. |
| Лестница: | Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС |
| Поручень безопасности: | Алюминиевый, раскладывающийся с уровня земли. Имеет фиксатор для самопроизвольного открытия. |
| Заднее защитное устройство (ЗЗУ): | Наличие |
| Окраска автомобиля | |
| Окраска кабины шасси: | По ТУ завода изготовителя |
| Окраска цистерны: | По ТУ завода изготовителя РАЛ — 2004 |
| Подготовка поверхности цистерны перед окрашиванием: | Обработка поверхности цистерны грунтом (Пескоструйная обработка — нет в базовой комплектации, возможно произвести работы по дополнительному требованию Заказчика) |
| Надпись «Огнеопасно» | Справа, слева и сзади цистерны |
| Знак опасности, 3 класс: | Справа, слева и сзади цистерны |
Бензовоз Топливозаправщик
Бензовоз-топливозаправщик на шасси ГАЗон NEXT применяется для:
- Заправки техники в полевых и строительных условиях
- Работы на АЗС, нефтебазах, автопарках
- Топливообеспечения сельхозтехники и спецтехники
Преимущества модели
- Надёжная конструкция и шасси отечественного производства
- Оптимальная вместимость и производительность насоса
- Универсальность: подходит для дизеля и бензина
- Возможность комплектации под требования заказчика
- Полная заводская сборка и сертификация
Заказать бензовоз на базе ГАЗон NEXT
Оставьте заявку для получения точного технического описания, коммерческого предложения и консультации по срокам и вариантам поставки. Доступны индивидуальные комплектации, лизинг и доставка по России.
Бензовоз топливозаправщик кроме цистерны имеет специальное оборудование: насос для перелива топлива, раздаточный пистолет, счетчик выдачи топлива и другое.

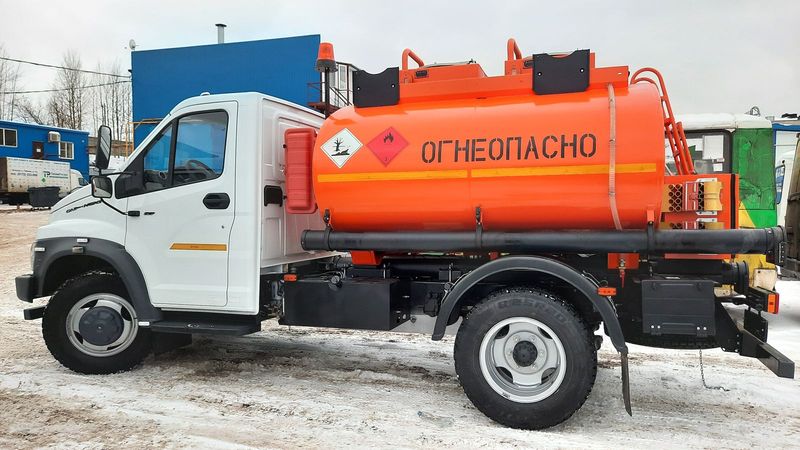

Топливозаправщик на базе ГАЗон NEXT C41R13
Бензовоз на базе шасси ГАЗон NEXT предназначен для транспортировки и дозированной выдачи светлых нефтепродуктов. Модель полностью адаптирована под эксплуатацию в российских климатических и дорожных условиях, отличается высокой надёжностью и доступностью в обслуживании.
Технические характеристики и оборудование
Насосное оборудование
- Привод насоса: от двигателя шасси через коробку отбора мощности с помощью карданной передачи
- Насос: СЦЛ-01А-Т, самовсасывающий центробежно-вихревой, производительность 38±10% м³/ч, высота подъёма — до 4,5 м
- Фильтр грубой очистки: металлическая сетка 0,8Н (ГОСТ 66130), установлен на каркасе
- Фильтр тонкой очистки: ПЗМИ-М-545, тонкость фильтрации до 0,03, защищает счётчик от загрязнений
Счётчик и топливная аппаратура
- Счётчик: ДД-25-1,6 СУ (ПриборКомплект), овальные шестерни
- Класс точности: 0,25%
- Диаметр условного прохода: Ду-25
- Давление: 1,6 МПа
- Расход: от 1,2 до 7 м³/ч

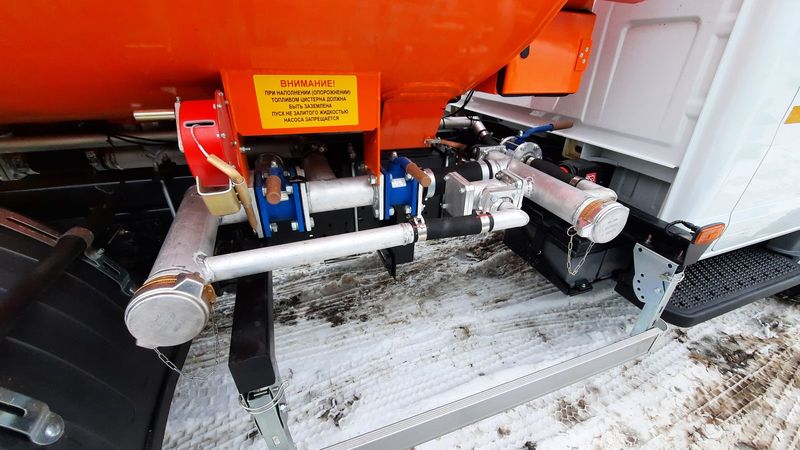

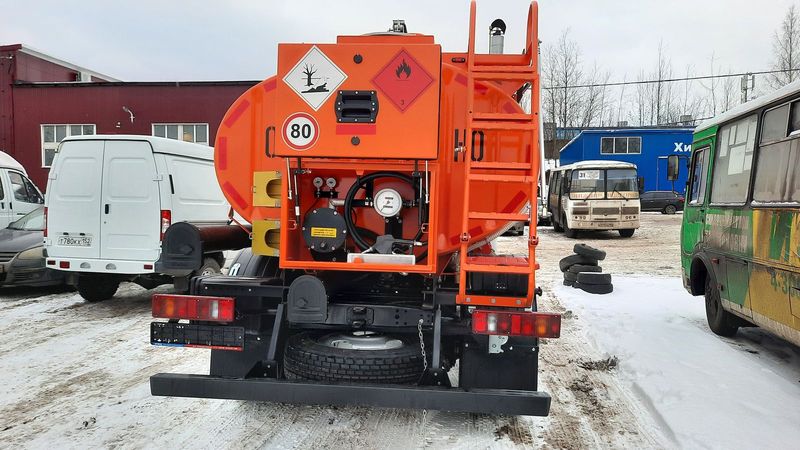

- Узел выдачи топлива: расположен в кормовой части с возможностью отпуска на обе стороны
- Кран раздаточный: АКТ, с ручным и автоматическим прекращением подачи рабочей жидкости (марка А50-М)
- Раздаточный рукав: Ду-20, длина 5 м, свободная укладка
Комплектация и безопасность
- Огнетушители: 2 шт. типа ОП-6, в пеналах
- Пеналы под огнетушители: пластиковые, 2 шт., установлены по бокам цистерны

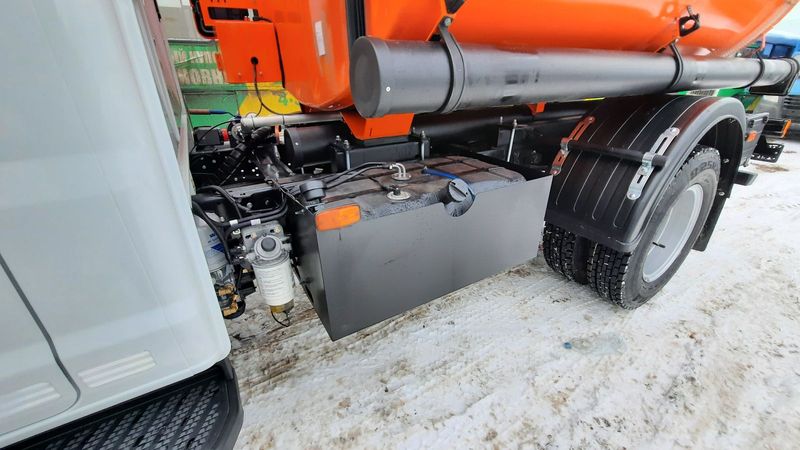

- Пеналы для напорно-всасывающих рукавов: длиной 3,25 м, 2 шт.
- Инструментальный ящик: пластиковый, установлен с левой стороны в задней части

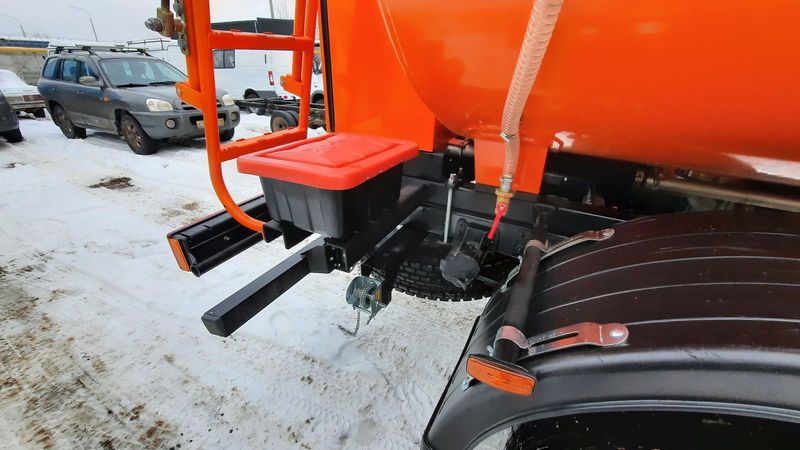

- Ящик для песка: пластиковый, масса до 25 кг
- Противооткатные упоры: 2 шт.
- Знаки опасности: 2 шт., крепление спереди и сзади (топливо по требованию заказчика)
- Цепь заземления: 1 шт., постоянно контактирует с землёй
- Трос заземления: 10 метров, со штырем, марка БЗЗ-10
Дополнительные элементы
- Проблесковый маячок: оранжевый
- Светоотражающая лента: микропризматическая, по правилам ЕЭК ООН №104
- Площадка обслуживания: алюминиевая, с противоскользящей поверхностью

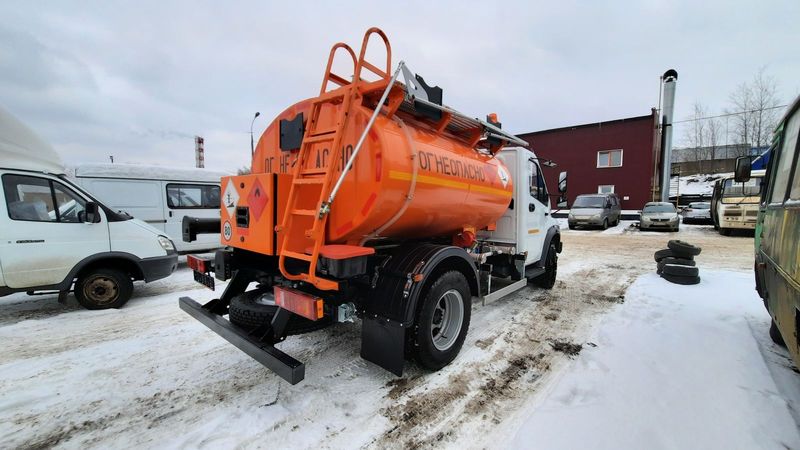

- Лестница: расположена в задней части, с правой стороны, с просечёнными ступенями
- Поручень: алюминиевый, раскладывается с уровня земли, с фиксацией
- Заднее защитное устройство (ЗЗУ): в наличии
Цистерна и окраска
- Окраска кабины: по ТУ производителя
- Окраска цистерны: по ТУ, цвет RAL 2004 (оранжевый)
- Подготовка поверхности: грунтование, пескоструйная обработка — по отдельному заказу
- Надпись «Огнеопасно»: с трёх сторон
- Знак опасности (3 класс): с трёх сторон
